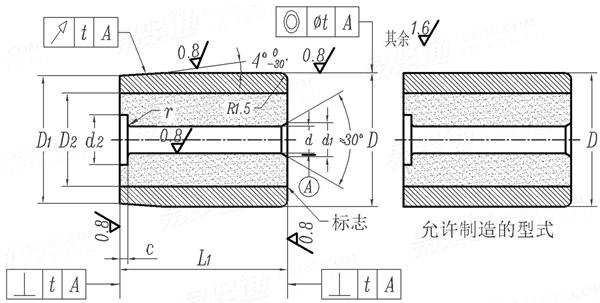

冷鐓六角頭螺栓模具-標準桿凹模 B型 (適用于GB5780、GB5782、GB5785) JB /T 4209.11 - 1996
| 選擇規格尺寸 點擊↓ M3 M4 M5 M6 |
尺寸單位:
毫米(mm)
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ①,本標準適用于雙擊整模自動冷鐓機和多工位自動冷鐓機的模具。 ②,技術要求： 材料——模芯YG 20C；模套5CrNiMo(GB1299)或60Si2Mn(GB1222)。 熱處理硬度——模套44~48HRC。 模芯與模套的過盈量為0.4%~0.6%。 在凹模規定部位標志出螺栓的標準號、螺紋規格及螺栓長度。 其他技術要求按JB/T 4213的規定。 ③,注：表頭上方 公稱長度L為螺栓長度，L1模具長度根據螺栓長度選擇。 |
采用標準
注：技術數據僅供參考，請以官方原件為準！
標準編號 / Standard Code：
JB /T 4209.11 - 1996
中文名稱 / Chinese Name： 冷鐓六角頭螺栓模具-標準桿凹模 B型 (適用于GB5780、GB5782、GB5785)
英文名稱 / English Name： Cold heading dies for hexagon bolts - Dies for standard bars, Type B, (Suitable for GB5780、GB5782、GB5785)
