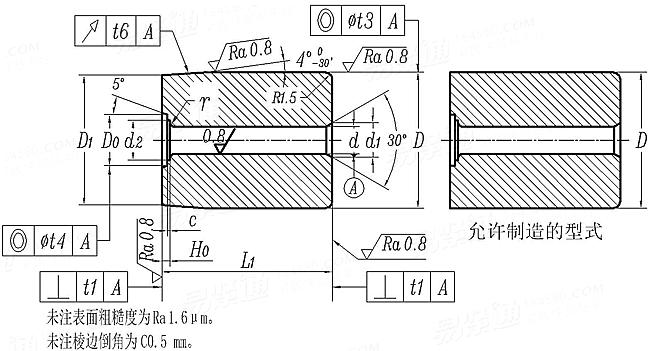

六角頭螺栓冷鐓模-標準桿凹模 A1、A2、A3型 (適用于GB5780、GB5782、GB5785) JB /T 4209.5 - 2014

☆ 收藏

選擇規格尺寸點擊↓

M10

(M12)

M14

M16

M18

M20

括號內尺寸為非優選

尺寸單位: 毫米(mm)

機械行業JB /T4209.5 - 2014 JB4209.5 4209.5JB 六角頭螺栓冷鐓模-標準桿凹模 A1、A2、A3型 (適用于GB5780、GB5782、GB5785)

在線制圖

JB /T 4209.5 - 2014 六角頭螺栓冷鐓模-標準桿凹模 A1、A2、A3型 (適用于GB5780、GB5782、GB5785)

掃一掃分享

公差

螺紋規格

M10

(M12)

M14

M16

M18

M20

類型
d	最小值=公稱
	最大值
D₀	最小值=公稱
	最大值
H₀	最小值=公稱
	最大值
d₁	最小值=公稱
	最大值
d₂	最小值=公稱
	最大值
H	最小值=公稱
	最大值
D	公稱
	最大值
	最小值
D₁	公稱
	最大值
	最小值
r
t₁
t₃
t₄
t₆

A1	A1	A1	A1	A2	A2	-	A3	A3	A3	A3
2.88	3.84	4.84	5.86	7.8	9.8	11.77	13.77	15.77	17.72	19.72
2.905	3.87	4.87	5.89	7.836	9.836	11.813	13.813	15.813	17.763	19.772
6.3	7.9	9	11.3	14.6	18	20.3	23.6	27	30.4	33.8
6.39	7.99	9.09	11.41	14.71	18.11	20.43	23.73	27.13	30.56	33.96
0.8	1.1	1.4	1.6	2.1	2.6	3	3.5	4	4.6	5
0.9	1.2	1.5	1.7	2.2	2.7	3.1	3.62	4.12	4.72	5.12
3	4	5	6	7.95	9.95	11.9	13.9	15.9	17.9	19.9
3.1	4.12	5.12	6.12	8.1	10.1	12.08	14.08	16.08	18.08	20.11
4.7	6	7	9	11.7	14.7	16.7	19.7	22.6	25.4	28.3
4.775	6.075	7.09	9.09	11.81	14.81	16.81	19.83	22.73	25.53	28.43
0.2	0.2	0.3	0.3	0.35	0.35	0.35	0.35	0.5	0.5	0.5
0.3	0.3	0.4	0.4	0.45	0.45	0.45	0.45	0.6	0.6	0.6
30	30	30	30	38	48	48	62	62	78	78
30.069	30.069	30.069	30.069	38.085	48.095	48.095	62.117	62.117	78.132	78.132
30.048	30.048	30.048	30.048	38.06	48.07	48.07	62.087	62.087	78.102	78.102
28.9	28.9	28.9	28.9	36.6	46	46	59.5	59.5	75	75
28.985	28.985	28.985	28.985	36.705	46.122	46.122	59.652	59.652	75.176	75.176
28.964	28.964	28.964	28.964	36.68	46.097	46.097	59.622	59.622	75.146	75.146
0.2	0.3	0.3	0.4	0.6	0.6	0.8	0.8	0.8	1.1	1.1
0.04	0.04	0.04	0.04	0.04	0.05	0.05	0.05	0.05	0.06	0.06
0.05	0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08	0.08
0.03	0.03	0.03	0.04	0.04	0.04	0.05	0.05	0.05	0.06	0.06
0.05	0.05	0.05	0.05	0.06	0.06	0.06	0.08	0.08	0.08	0.08

L₁（基本尺寸）

L₁（最小值）

①,本標準適用于雙擊整模自動冷鐓機和多工位自動冷鐓機用六角頭螺栓冷鐓模。
②,材料由制造者選定。A1型、A2型、A3型標準凹模推薦采用65Nb(65Cr4W3Mo2VNb)、T10或Cr12MoV，硬度59~61HRC。
技術要求應符合JB/T 4213-2014的規定。
③,注1：表頭上方公稱長度L為螺栓長度，L1凹模長度根據螺栓長度選擇。
注2：規格M12數據參考1996年版本(長度除外)。

替代列表

JB /T 4209.10 - 1996 JB /T 4209.5 - 2014

采用標準

GB /T 5780 - 2016

C級六角頭螺栓

GB /T 5782 - 2016

六角頭螺栓 A級和B級

GB /T 5785 - 2016

六角頭螺栓細牙 A級和B級

引用參考

GB /T 3098.25 - 2020

緊固件機械性能不銹鋼和鎳合金緊固件選用指南

GB /T 5267.1 - 2002

鍍鋅、鍍鎳、鍍鎘、復合鍍等層鍍層鹽霧腐蝕的防護性能

GB /T 1172 - 1999

黑色金屬硬度及強度換算值

非合金鋼和低合金鋼和鑄鋼的硬度值轉換表

注：技術數據僅供參考，請以官方原件為準！

標準編號 / Standard Code： JB /T 4209.5 - 2014
中文名稱 / Chinese Name： 六角頭螺栓冷鐓模-標準桿凹模 A1、A2、A3型 (適用于GB5780、GB5782、GB5785)
英文名稱 / English Name： Cold heading dies for hexagon bolts - Dies for standard bars, Type A1,A2,A3, (Suitable for GB5780、GB5782、GB5785)
